Diseño
Para diseñarla usé un programa gratuito llamado MMana-Gal, que usa como motor el famoso simulador de EZNec. Teniendo en cuenta los materiales que podría conseguir por aquí.
El boom es un caño de marca Tubelectric de PVC de 20mm, normalmente usado en las instalaciones eléctricas. Para los elementos diseñé las piezas para imprimirlas 3D en plástico, pero se puede utilizar cualquier otro componente que permita deslizar las varillas para armarla y desarmarla en el caso de que se pretenda un uso portable como el mío.
 |
| LU9MZO Usando la Yagi desde el co Colorado de Cacheuta |
Los elementos que forman la Yagi son varillas de 3mm de aluminio usadas como aporte de soldadura. No son muy económicas, pero son ideales por lo livianas y la resistencia mecánica de las mismas.
Alimentación
Al tratarse de una Yagi OWA, se puede alimentar directamente en el punto central sin adaptación gamma y sin balun por una cuestión de simpleza al armado y desarmado. La disposición de los elementos parásitos y su longitud hace que la impedancia en el punto de alimentación sea de 50 Ohms.El contacto eléctrico con el cable coaxil se logra por fricción entre el elemento irradiante que tiene un chanfle y roza contra el conductor que entra desde afuera por un orificio pequeño.
 |
| Contacto sin soldaduras |
Medidas
Las medidas son:
Longitud del director: 89.5 cm
Longitud del Irradiante: 99.4 cm
Longitud del Reflector: 100.6 cm
Distancia entre Reflector/Irradiante: 60.7 cm
Distancia entre Reflector/Director: 87.5 cm
(Dejar 15 o 20cm de boom para sujetarla con la mano y poder almacenar dentro los elementos cuando está desarmada)
Análisis
El análisis teórico arrojó muy buenos resultados!. Se hizo para polarización horizontal. Usando tierra real y altura de 2m sobre la misma. |
| El efecto del suelo deforma el lóbulo hacia arriba |
 |
| ROE Mínima en 146.520 MHz pero se puede usar en toda la banda |
 |
| Ganancia y Frente/Espalda |
Obtenemos una antena con las medidas justas para emplear las varillas de aluminio y si bien la ganancia es de 12.5dB y con un frente espalda de 24dB para la frecuencia calculada.
Uso portable
Uno de los primeros en experimentar el uso en la montaña fue Juan Manuel LU4MJM; luego también Diego LU9MZO y en mi caso en mas de 15 oportunidades; siempre con buenos resultados. Por las dudas siempre trato de verificar contra una rpt el contacto de los elementos, en TX y RX; también pido reportes con cambios cortos al principio y estoy atento a la temperatura del handie. Si bien es una antena muy liviana puede comenzar a cansar el brazo luego de varios minutos extendido, por ese motivo llevo también un poco de cuerda para sujetarla a los bastones o a algún otro soporte |

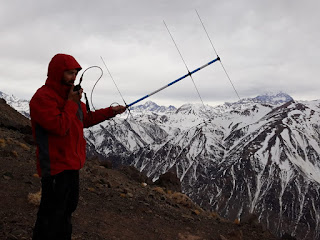

| LU9MZO en la zona de la cordillera principal |
 |
| Con los elementos dentro del tubo, no ocupan mucho lugar! |
 |

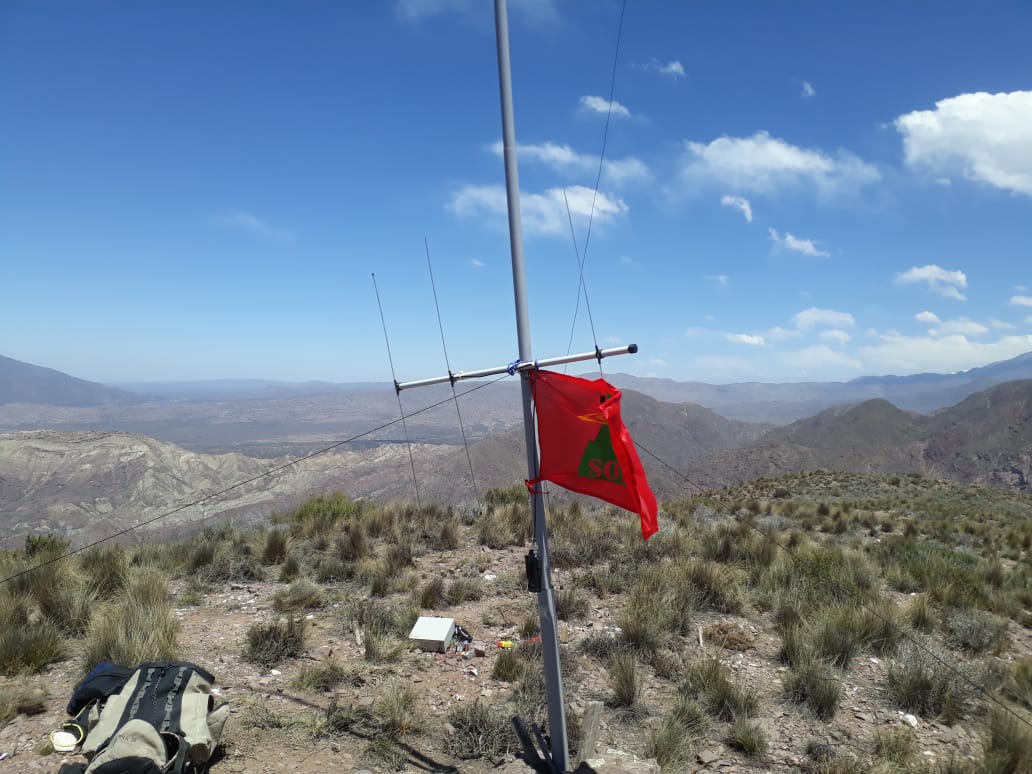

| Usando un poste que sostiene una EFHW para 40m como apoyo en la cima del Co Capén Chango. Ver mas info en www.sota-argentina.com.ar |
