Radioaficionado preparado?

Radioaficionado preparado.

Primero y principal, recuerde que el servicio de radioaficionados pertenece al ámbito civil y siendo radioaficionado UD no está autorizado a transmitir dentro de frecuencias asignadas a otros servicios como puede ser: Defensa Civil, Bomberos, Policía, Gendarmería, etc.

El rol principal en el caso de un desastre natural o artificial es el de proveer comunicaciones con otros radioaficionados o bien facilitarle nuestro equipo a alguna autoridad preparada para manejar correctamente la informacion sensible a transmitir y que este sea operado por esta persona en la frecuencia asignada para su servicio.

Ayudamos más prestádole un handie a un bombero o aun enfermero que intentando cumplir un rol protagónico; por mas que tengamos una buena voluntad de ayudar, en un momento de asistencia crítica es siempre mejor dar un paso al costado para que intervengan las personas que fueron preparadas y entrenadas para cumplir ese rol, nunca se debe perder el sentido común ni el buen criterio.

Una estación completa en una valija (Go-Box)

Para poder ayudar en las comunicaciones debemos contar con una estación con capacidad de poder operar con energía alternativa a la red de 220V CA; esto puede ser con baterías, paneles solares, grupo electrógeno, generador eólico, etc

Sin embargo lo más valioso en un caso de esta índole son los conocimientos técnicos y operativos que son útiles para construir una antena de campaña, o bien tenerla hecha de antemano,  operar eficientemente bajo condiciones de baja potencia en HF o en modos eficientes como CW pueden marcar una gran diferencia. Incluso debemos tener en cuenta que algún elemento de nuestro equipo puede necesitar de una reparación. Debemos manejar a la perfección por lo menos todos los conocimientos técnicos que nos fueron dados en el curso de Aspirantes a Radioaficionados.

Equipos de HF listos para usarlos en una zona arbolada

Nuestros equipos deben estar en condiciones, y nunca olvidados en una caja esperando que ocurra la necesidad de usarlos, porque en ese caso lo mas probable es que no recordemos como se manejan ni tengamos desarrollada una forma de operar tal que nos permita comunicar con cambios cortos procurando mantener la fuente de energía libre de consumo innecesario ya que no sabemos cuando se va a restablecer el servicio de la red de energía eléctrica.

Para ser un operador eficiente, no alcanza con participar de los eventos relacionados a EmCom (Comunicaciones de Emergencia) participe de todos los eventos de radioaficionados que se realizan!; por ejemplo los concursos apuntan a mejorar la eficiencia mientras que las experiencias al aire libre como activaciones de lagos, lagunas, y demás lugares alejados le dan a uno el proyecto de equiparse para operar en cualquier lugar en cuestión de minutos y la habilidad de poder comunicar con baja potencia sabiendo seleccionar horarios y bandas adecuados.

Manténgase actualizado, aprenda y comparta conocimientos.

Entre todas estas actividades se destacan SOTA donde el radioaficionado cuenta con toda una estación en una mochila lista para operar; y estado físico para poder moverse con ese peso extra en la espalda y los ARRL "field-day" de verano e invierno donde es condición necesaria para participar operar con estaciones de campaña.

Operando de campaña o portable; en evento de field-day

Las actividades de radiogoniometría, como la cacería del zorro, también puede ser muy útil para localizar transmisiones no moduladas transmitiendo un SOS o algún tipo de pedido de ayuda.

Mi consejo; deje de fumar e intente llevar una vida saludable, participe de actividades y manténgase al día.

Ejemplo para Mendoza: Sismo

Siendo un radioaficionado mendocino, ya varias veces escuchamos de las autoridades lo siguiente:

• Mantener la calma
• Preservar integridad física

• Advertir posibles riesgos
• No exponerse al peligro

Debemos seguir todas las recomendaciones sobre como prepararnos; habitamos una zona sísmica y no debemos pasar por alto el hecho de que un sismo puede provocar un desastre de manera

Luego del sismo

Recorra su zona para detectar problemas que requieren ASISTENCIA INMEDIATA y repórtelos.

Si se trata de problemas edilicios menores como postes caídos, o grietas evite ponerse en riesgo y NO LOS REPORTE AÚN. Ud podrá notar que hay reportes más importantes que el suyo.

HAGA ESCUCHA en sistemas repetidores y en frecuencias de llamado o encuentro típicas para atender algún llamado en emergencia.

NO LLAME A SUS AMIGOS POR LA REPETIDORA LOCAL; NO OCUPE NINGUNA FRECUENCIA PARA DECIR QUE NO PASÓ NADA.

ESCUCHE, no pretenda ser protagonista hablando, porque lo mejor es dejar las frecuencias libres sólo para los que necesiten llamar por una emergencia real.

Mantener los equipos a la escucha también alarga el uso de las baterías no solo las suyas sino también las de un sistema repetidor

Como tratar un llamado de emergencia

Escuche el llamado y anote datos importantes como nombres, direcciones, referencias, estado de la situación, etc.

Transmita tranquilidad y asegúrese de tomar los datos correctamente.

De aviso a las autoridades correspondientes pero no deje de estar atento a posibles informes sobre el estado del llamado inicial.

Si no tiene comunicación directa con las autoridades pregunte en frecuencia si hay alguien a la escucha que sí la tenga.

Como llamar en emergencia

Antes de comenzar a operar en transmisión procure tener todos los datos mínimos que se le pueden llegar a requerir

Debe intentar hablar tranquilo y pausado para que no requiera retransmisiones.

Prefiera el uso de repetidoras pero establezca un canal alternativo de comunicación ya que también el sistema repetidor puede quedar fuera de servicio luego de un tiempo de operación a baterías.

En el caso de ya haber pasado un periodo de tiempo donde fueron tratadas las emergencias pueden reportarse situaciones que requieren atención no inmediata pero que representan un peligro; nuevamente use su mejor criterio.

Luego del evento vea que mejoras puede realizar en su estación y en su manera de operar para obtener resultados mas eficientes en una posible situación similar. Comunique su experiencia a los nuevos y manténgase actualizado en todos los aspectos posibles.

LU1MAW

Poste y torre telescópica

Poste telescópico y primeras experiencias SOTA en HF

Desde hace algún tiempo atrás cuando comencé a salir para operar mi radio portable, comencé a desarrollar la idea de hacer un poste telescópico que funcionó muy bien!

Los postes comerciales para este tipo de actividades funcionan al igual que las cañas de pesca telescópicas, son segmentos cónicos y encastran perfectamente.

Lo que hice en mi caso fue comprar 4 caños de PVC usados en electricidad, marca Tubelectric de medidas 40mm, 32mm, 25mm y 20mm. Los corté por la mitad y con un sistema de anillos o bujes fijos de la medida interna y externa de cada caño pude lograr tener un poste telescópico con muy buenas prestaciones a pesar de lo económico que resultó ser.

El poste a 3400m activando en SOTA HF y VHF



El poste en el Parque Gral San Martín con un dipolo encadenado

Como resultado obtuve un poste colapsado de 1.5m y estirado de 5.8m, ideal para una vertical para la banda de 15 y 20m pero también suficiente para montar un dipolo de la banda de 40m en V invertida; por supuesto que también puede usarse para antenas alimentadas por un extremo como una EFHW o Random Wire; en las bandas bajas se obtienen excelentes resultados por reflexión casi vertical o NVIS; hice varias salidas SOTA con este poste y estas antenas.

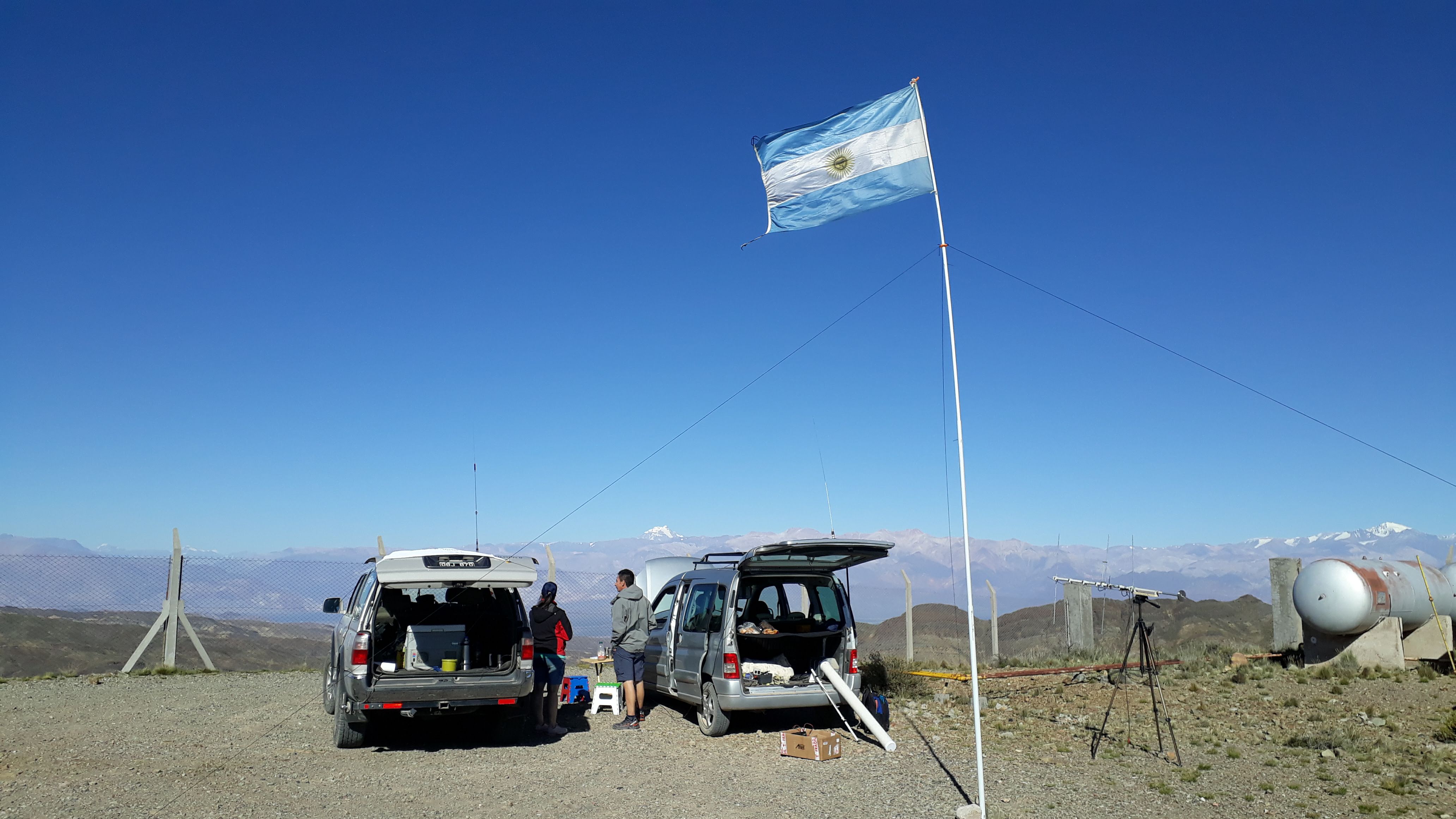

A 3000m durante el fin de semana de los faros americanos 2018



Para lograr los bujes, los diseñé y los imprimí en 3D, al igual que las tapas y el soporte para riendas del poste; pero perfectamente pueden ser hechos con pedacitos de poste pegados y lijados hasta obtener el espesor justo para poder extenderlo sin mucho esfuerzo.

Sistema de bujes

Sistema de bujes

Soporte de riendas y gancho de antenas

Torre telescópica

El proyecto de la torre comenzó menos ambicioso, queriendo emular algo similar a lo que ya había hecho en PVC, pero con caños estructurales, con caños de 100mm, 80mm y 60mm de 6m de largo cada uno y un solapamiento de 1m obtendría una altura de 16m, nada mal para montar las antenas de mi QTH! Además podría montarla sobre una parte que me permitiría abisagrar y volcarla y trabajar sobre el techo de mi casa sin subirme a ningún otro lado.

Pasó el tiempo y mientras ahorraba para comprar los materiales mi amigo LU8MHL, puso en venta una JVP-34, y con un excelente precio de amigo no pude evitar comprarla; ahora sin duda necesitaría algo mas robusto para montarla ya que ademas necesitaría un rotor para aprovechar sus mejores características.

Pensando en que la antena pesa 24Kg debía necesitar algo que soportase por lo menos 150Kg.

Finalmente descarté hacerlo con caños estructurales y decidí hacer una estructura de corte cuadrada y reticulada, para ello compré:

Varillas del 6mmx12m= 9
Hierro Ángulo de 1"x1/8"x6m = 8
Hierro Ángulo de 3/4"x1/8"x6m = 4
Electrodos 2.5mm = 2Kg
Malacate manual usado en náutica = 1
Ruedas de portón corredizo (usadas como polea) = 6
Varios retazos de materiales que tenía de otros proyectos.

Las medidas para los que calculé estos materiales fueron:

Tramo Base (20cm): 38m hierro 6mm (tengo 2m que quedaron de las rejas)
Tramo Central (18cm): 37m hierro 6mm
Tramo Final (16cm):35.5m hierro 6mm

Cada tramo terminado luego tendría un peso de entre 34 y 36Kg, por lo que la torre sin accesorios tendría un peso de alrededor de 106Kg, con los accesorios, cables y todo no la he pesado, según lo que calculo estaría alrededor de 130Kg

Dobladora casera para el reticulado

Listo para comenzar a soldar poleas

Polea del tramo base

Alargando la manija del malacate

Prueba de deslizamiento entre los dos tramos mas grandes

Tramo de base y el intermedio casi terminados

Luego de resoldar algunas partes

Terminada



Errores cometidos para un próximo proyecto

Si tuviese que hacer otra torre de medidas similares tendría en cuenta estos consejos.

Materiales mas livianos

• Fue muy difícil pensar ya en una forma de volcarla, y con el peso que tiene aun tengo mucho cuidado al momento de izarla, cualquier problema con los cables de acero sería muy peligroso!
• Al no poder volcarla, le hice unos apoyapies para subirme hasta los primeros 6m de altura; este tipo de torres jamás deben trabajarse extendidas.

• El diseño de reticulado a 90° zig-zag es demasiado material y podría haber sido tipo Z como se suele construir en EEUU, incluso en vez de 6mm, con varillas de 4,2mm hubiese funcionado perfectamente
• En vez de usar hierro ángulo en las esquinas, podría usarse caño estructural redondo y liviano de 20mm

• En vez de tener una sección cuadrada podría diseñarse triangular, eliminando una cara, eliminaría un 25% de peso, incluso usando los materiales pesados.

Construcción

• Hubiese terminado muchísimo antes si en vez de comenzar por el tramo mas grande hubiese comenzado por el interno, el mas pequeño. Para que los tramos se hermanen en menos de 1mm de error por cara tuve que desoldar y ajustar desde el tramo mas pequeño hasta el mas grande, usando como molde el mas pequeño. Esto me di cuenta cuando encontraba rozamientos al extenderse solo 3m!... tuve que resoldar varias veces.
• La haría mas ancha!, con el último tramo con 16cm no pude meter el rotor que necesitaba, ahora tengo que hacer una "jaula" para adosar en la punta. Si en vez de 16, fuese 18cm el tramo mas pequeño, el intermedio quedaria en 20cm y el mas grande en 22cm, no hubiese cambiado mucho, incluso teniendo que hay que cuidar el peso, podría hacerse mas liviana.
• Usaría reglas y no tanza para determinar la rectitud, usando tanzas pude arreglármelas para encontrar la forma y soldar recto, pero tuve que corregir mucho, con una buena regla y sargentos hubiese sido mucho mas rápido (aunque mas caro también).

Diseño

• Triangular en vez de cuadrada (para alivianar)
• Mas ancha para alojar mejor el rotor
• Con un sistema de poleas dobles para izar el tramo intermedio pero el último tramo con polea simple, ya que como lo diseñé, con poleas dobles en ambos tramos el cable trabaja con menos carga, pero el tramo final se extiende al 50% cuando el tramo intermedio llegó al 100%. Para que el último tramo pueda usarse con polea simple, es importantísimo que sea liviano y que los patines funcionen perfectamente ya que el punto de tiro para izarlo no queda basculante en el centro del tramo sino que apoyado sobre uno de los laterales.

Terminado? No...

Al momento de escribir esto, me están faltando construir algunas cosas para considerar el proyecto terminado

• Perno de seguridad (bloqueo) para trabar en la posición extendida y no depender de los cables de acero. Luego de usarla, me di cuenta que necesitaría dos posiciones de bloqueo, una al 50% para ajustar las antenas y una al 100% para cuando esté extendida.
• Guías para los cables coaxiales. Simplemente soldarle a cada tramo un aro que sirvan de guía a los cables que bajan de la torre
• Jaula para rotor.



Reglas de buen comportamiento en SOTA

 Reglas de etiqueta SOTA (no oficial)

(Fuente)



• SOTA no es una competencia de tiempo estricta, por lo tanto está bien bajar la velocidad y ser paciente con los cazadores y activadores.
• Cuando escuches una llamada Cumbre a Cumbre (S2S):
  • Si sos cazador; da un paso al costado en el pile-up y dejalos contactar entre ellos. Si el activador pregunta por tu SD en vez de responder al S2S respondele pero hacele saber que hay una estacion pidiendo un S2S en el pile-up. Los activadores normalmente están operando usualmente en condiciones de baja potencia y con menos comodidades que el cazador desde su QTH, ademas son contactos muy buscados los S2S.
  • Como activador, dale prioridad a las estaciones que llaman S2S por la misma razón anterior.
• En general, siga el Código de conducta para DX. Lo mas importante:
  • Nunca ajuste equipo en o en las inmediaciones de la frecuencia del activador.
  • Espere que el activador termine completamente el contacto antes de llamarlo.
  • No llame al activador, espere a escucharlo primero! Si UD como cazador no lo escucha, es mejor no llamarlo porque puede estar hablando encima o molestando en la activación.

  • Envie una sola vez su señal distintiva completa.
• Los cazadores deben tener en cuenta que los activadores necesitan por lo menos 4 contactos para obtener los puntos. Por lo tanto:
  • Publique el spot en sotawatch si es que nadie lo hizo en un buen rato. Esto ayuda mucho a los demás cazadores a encontrarlo.
  • Si notas que el activador está operando en otra banda no es necesario volver a contactarlo (no se suman puntos por cada banda) pero si ayuda mucho que haga el spot, sobre todo si al activador le está costando lograr los contactos.
• Revise el plan de activación y frecuencias. No todos los activadores tienen cobertura de internet para auto spotearse; o incluso para una llamada por teléfono. Dependen de los cazadores para que se sepa por donde andan y cual es la situación; ademas de generar spots si sos un cazador que tiene una buena señal con el activador es importante por seguridad tratar de quedarte en frecuencia para estar atento por si es necesario pedir ayuda.

• Algunos consejos especiales para los operadores de CW:
  • Si es cazador de alguien en CW, no ajuste su portadora (zero-beat) en la misma frecuencia que el activador. Es mejor que se corra un poco para que el tono de su transmisión no coincida exactamente con el del activador. Desde el punto de vista del activador, si todos los cazadores estuvieran en el mismo tono, suena muy confuso y será muy complicado separar una SD de otra en el pile-up.

  • No active a una velocidad de concurso le costará mucho mas obtener contactos. Los operadores con mucha experiencia es raro escucharlos a mas de 20 WPM, su señal será mas legible a menos de 25 WPM estando en QRP.

  • No envíe una “K” despues de su SD cuando sea cazador, solamente responda con su SD; puede ser confuso para un activador escuchar la K despues de su SD sobre todo con un sufijo de dos letras. Por ejemplo copiar W1AWK en vez de “W1AW.
• Por desgracia, en algun momento alguien puede poner portadora intencionalmente en la frecuencia de un activador. Es muy importante no responder. Es siempre mejor ignorar a alguien que molesta ya que se cansa mas rápidamente que si le pedimos que se vaya o que no moleste. Recordemos, es mejor no decir nada

• A todos nos gusta comentar y saber mas sobre la activación pero tengamos en cuenta que el activador tiene un tiempo limitado al aire, y probablemente haya mucha gente esperando que se termine el QSO, no es el mejor momento para ponerse a charlar con el activador.
• En general, sea paciente, cortez y amable con los activadores y cazadores, en todas las actividades al aire libre se siente mas como una familia o comunidad que como una competencia.
